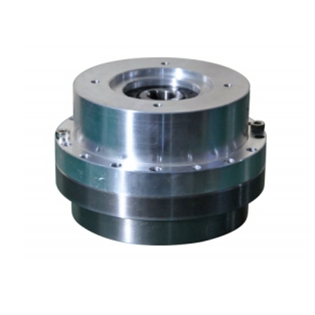

YBH20E

输出转速(r/min)			5		10		15		20		25		30		40		50		60		弯矩刚性代表值Nm/arc.min.(kgf-m/arc.min.)	容许弯矩Nm (kgf-m)	瞬时最大容许弯矩Nm (kgf-m)	容许最高输出转速r/min	启动、停止时的最大容许弯矩 Nm (kgf-m)	瞬时最大容许转矩Nm (kgf-m)	空程 MAX. Arc.min.	扭转刚度代表值Nm/arc.min(kgf-m/Arc.min.)	惯性力矩I (I=GD²/4) 输入轴转换值Kg-m²	重量Kg
型号	速比值		输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率	输出传矩	输入功率
	行星架旋转(R)	针齿壳旋转	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW	Nm (kgf-m)	kW
BX20E	57	56	231 (23.6)	0.16	188 (19.2)	0.26	167 (17.0)	0.35	153 (15.6)	0.43	143 (14.6)	0.50	135 (13.8)	0.57	124 (12.7)	0.70	115 (11.8)	0.81	110 (11.2)	0.92	372 (38)	882 (90)	1764 (180)	75	412 (42)	833 (85)	1′	49 (5)	9.66×10-6 6.07×10-6 4.32×10-6 3.56×10-6 2.88×10-6 2.39×10-6	4.7
	81	80
	105	104
	121	120
	141	140
	161	160
BX40E	57	56	572 (58.4)	0.40	465(47.4)	0.65	412 (42.0)	0.86	377 (38.5)	1.05	353 (36.0)	1.23	334 (34.1)	1.40	307 (31.3)	1.71	287 (29.3)	2.00	271 (27.7)	2.27	931 (95)	1666 (170)	3332 (340)	70	1029 (105)	2058 (210)	1′	108 (11)	3.25×10-5 2.20×10-5 1.63×10-5 1.37×10-5 1.01×10-5	9.3
	81	80
	105	104
	121	120
	153	152
BX80E	57	56	1088 (111)	0.76	885(90.3)	1.24	784 (80.0)	1.64	719 (73.4)	2。01	672 (68.6)	2.35	637 (65)	2.67	584 (59.6)	3.26	546 (55.7)	3.81	517 (52.8)	4.33	1176 (120)	2156 (220)	4312 (440)	70	1960 (200)	3920 (400)	1′	196 (20)	8.16×10-5 6.00×10-5 4.82×10-5 3.96×10-5 2.98×10-5	13.1
	81	80
	101	100
	121	120
	153	152
BX110E	81	80	1499 (153)	1.05	1215 (124)	1.70	1078 (110)	2.26	990 (101)	2.76	925 (94.4)	3.23	875 (89.3)	3.67	804 (82.0)	4.49					1470 (150)	2940 (300)	5880 (600)	50	2695 (275)	5390 (550)	1′	294 (30)	9.88×10-5 6.96×10-5 4.36×10-5 3.89×10-5	17.4
	111	110
	161	160
	175.28	174,28
BX160E	81	80	2176 (222)	1.52	1774 (181)	2.48	1568 (160)	3.28	1441 (147)	4.02	1343 (137)	4.69	1274 (130)								2940 (300)	3920 (400)	7840 (800)	45	3920 (400)	7840 (800)	1′	392 (40)	1.77×10-4 1.40×10-4 1.06×10-4 0.87×10-4 0.74×10-4	26.4
	101	1000
	129	128
	145	144
	171	170
BX320E	81	80	4361 (445)	3.04	3538 (361)	4.94	3136 (320)	6.57	2881 (294)	8.05	2695 (275)	9.41	2548 (260)	10.7							4900 (500)	7056 (720)	14112 (1440)	35	7840 (800)	15680 (1600)	1′	980 (100)	4.83×10-4 3.79×10-4 3.15×10-4 2.84×10-4 2.54×10-4 2.36×10-4 1.97×10-4 1.77×10-4 1.68×10-4	44.3
	101	100
	118.5	117.5
	129	128
	141	140
	153	152
	171	170
	185	184
	201	200
BX450E	81	80	6135 (626)	4.28	4978 (508)	6.95	4410 (450)	9.24	4047 (413)	11.3	3783 (386)	13.2									7448 (760)	8820 (900)	17640 (1800)	25	11025 (1125)	22050 (2250)	1′	1176 (120)	8.75×10-4 6.91×10-4 5.20×10-4 4.12×10-4 3.61×10-4 3.07×10-4 2.71×10-4 2.03×10-4 1.68×10-4	66.4
	101	100
	129	128
	153	152
	171	170
	192.4	191.4
	201	200
	210.23	209.23
	257.84	256.84
