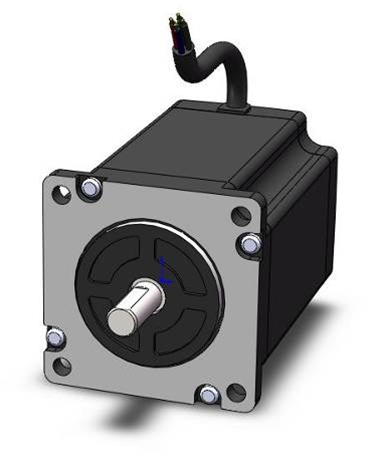

3S系列三相混合式步进电机，采用优质冷轧硅钢片和耐高温永磁体材料制造，业界先进的磁路设计方案，具有运行转矩大、温升小、可靠性高等特点，且内部阻尼特性良好，无明显振荡区，运行平稳。
规格参数
|
法兰号 (mm) |
型号 |
机身长（mm） |
保持转矩（N·M） |
额定电流（A） |
电阻/相（Ω) |
电感/相（mH） |
适配 驱动器 |
|
57 |
573S09 |
56 |
0.9 |
3.5 |
0.77 |
1.8 |
3DM580 |
|
573S15 |
79 |
1.5 |
3.5 |
0.86 |
2 |
||
|
573S10-LS |
56 |
0.9 |
5.6 |
0.48 |
1.62 |
||
|
573S20-LS |
79 |
1.5 |
5.8 |
0.7 |
2.4 |
||
|
86 |
863S22 |
73 |
2.0 |
5.0 |
0.9 |
2.8 |
3DM580 |
|
863S42 |
105 |
4.0 |
5.0 |
1.35 |
4.5 |
||
|
863S68H |
127 |
6.8 |
3.5 |
4.5 |
20 |
3DM2283 |
|
|
863S120E |
156 |
12 |
3 |
2.34 |
18.33 |
||
|
110 |
1103S12 |
140 |
12 |
4.2 |
1.2 |
1.3 |
3DM2283 |
|
1103S20 |
221 |
20 |
5.0 |
1.35 |
4.5 |

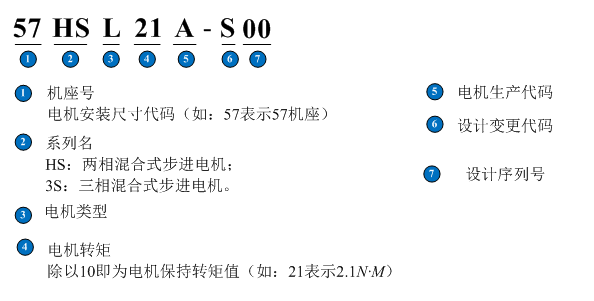

命名规则
尺寸说明
573S系列尺寸图单位（mm）:
|
型号 |
L（mm） |
D（mm） |
E（mm） |
F(mm) |
G(mm) |
H(mm) |
|
573S09 |
56 |
6.35 |
5.55 |
21 |
15 |
450 |
|
573S15 |
79 |
8 |
7.5 |
21 |
15 |
450 |
|
573S10-LS |
56 |
8 |
7.5 |
30 |
25 |
2000 |
|
573S20-LS |
79 |
8 |
7.5 |
30 |
25 |
2000 |
863S系列尺寸图单位（mm）:
|
型号 |
机身长L（mm） |
|
863S22 |
73 |
|
863S42 |
105 |
|
型号 |
L（mm） |
M(mm) |
N(mm) |
D(mm) |
E(mm) |
F(mm) |
|
863S68H |
127 |
14 |
20 |
4 |
15.5 |
5.5 |
|
863SH120E |
156 |
14 |
25 |
5 |
16 |
6.5 |
1103S系列尺寸图单位（mm）:
.png)
