1.一般规格
|
步距角 |
0.72° |
|
步距角精度 |
±0.036°（空载、整步） |
|
温升 |
MAX 85K |
|
使用环境 |
温度：-10~+50℃；湿度：85% MAX |
|
绝缘等级 |
B |
|
绝缘电阻 |
MIN 100 MΩ，500 V DC |
|
耐电压 |
500 VAC，1 min |
|
径向跳动 |
0.025 mm MAX (负载5N） |
|
轴向跳动 |
0.075 mm MAX (负载10N） |
|
径向最大负载 |
15N（距离法兰面10mm处） |
|
轴向最大负载 |
电机自重 |
2.技术规格
|
机身长L mm |
后轴长L1 mm |
型号 |
保持力矩 N.M |
额定电流 A |
电阻/相 Ω |
电感/相 mH |
转子惯量 g.cm² |
重量 kg |
|
32 |
/ |
285CM005 |
0.05 |
1.2 |
0.56 |
0.2 |
9 |
0.1 |
|
32 |
10 |
285CM005-SZ |
0.05 |
1.2 |
0.56 |
0.2 |
9 |
0.1 |
|
52 |
/ |
285CM012 |
0.12 |
1.2 |
0.88 |
0.6 |
12 |
0.2 |
|
52 |
10 |
285CM012-SZ |
0.12 |
1.2 |
0.88 |
0.6 |
12 |
0.2 |
尺寸说明
|
型号 |
机身长L（mm） |
后轴长L1（mm） |
|
285CM005 |
32 |
/ |
|
285CM005-SZ |
32 |
10 |
|
285CM012 |
52 |
/ |
|
285CM012-SZ |
52 |
10 |

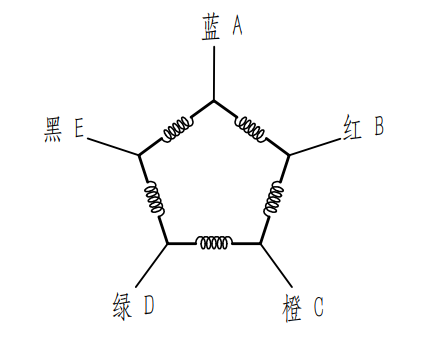

电气说明

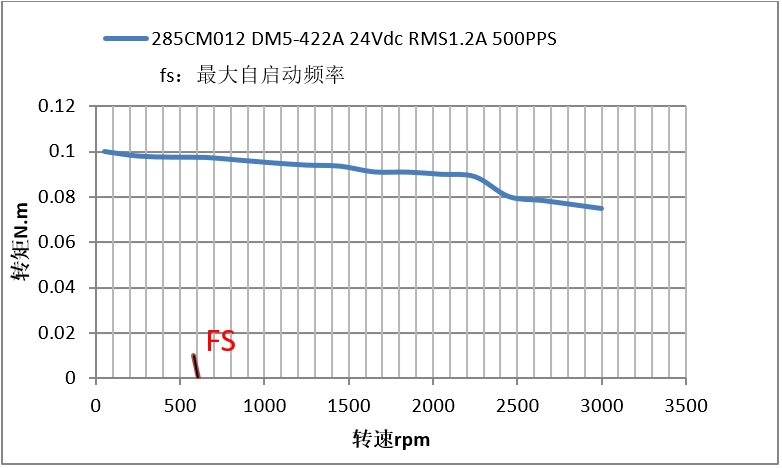

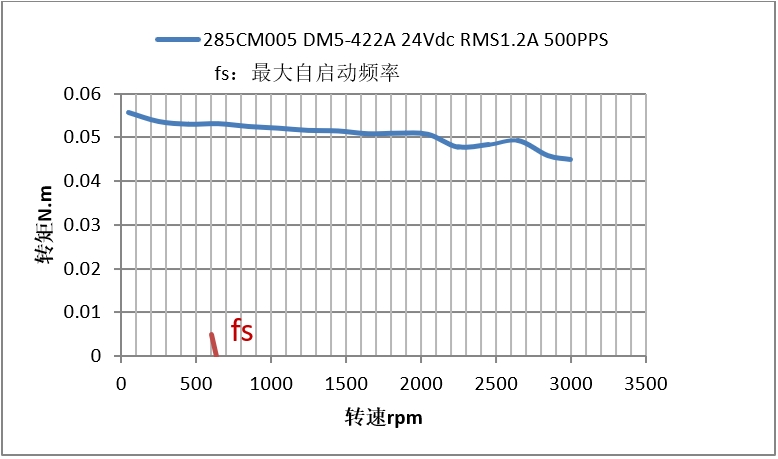

矩频曲线
